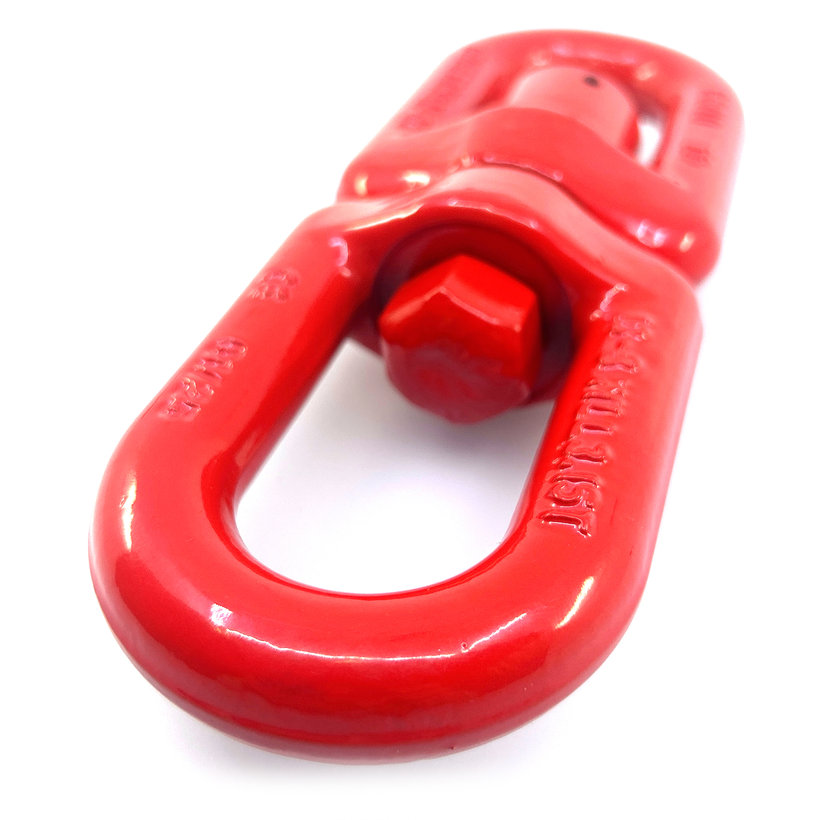

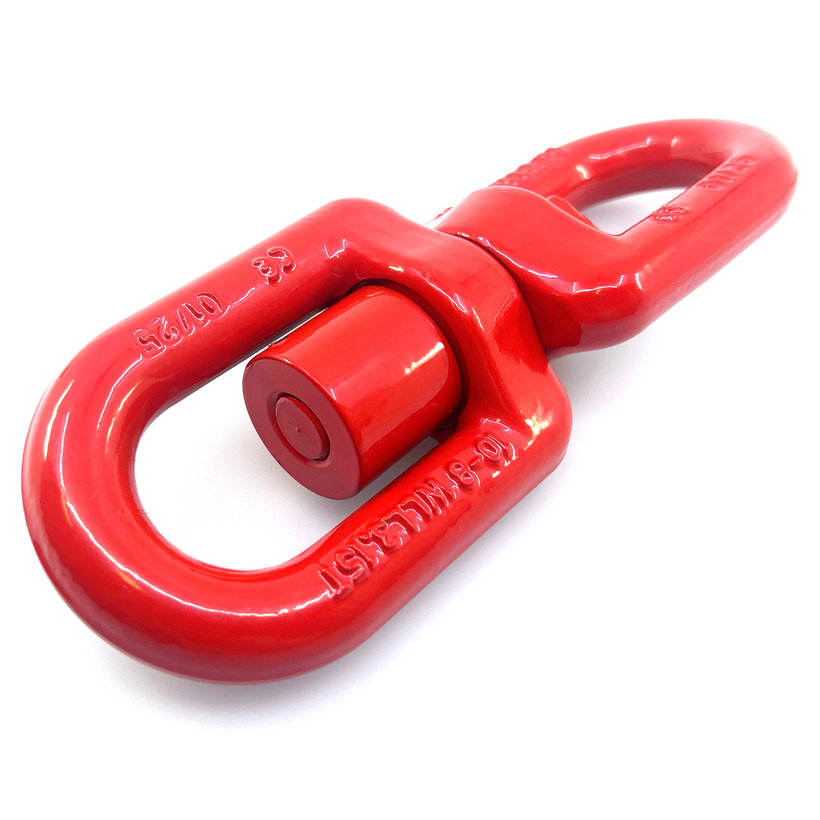

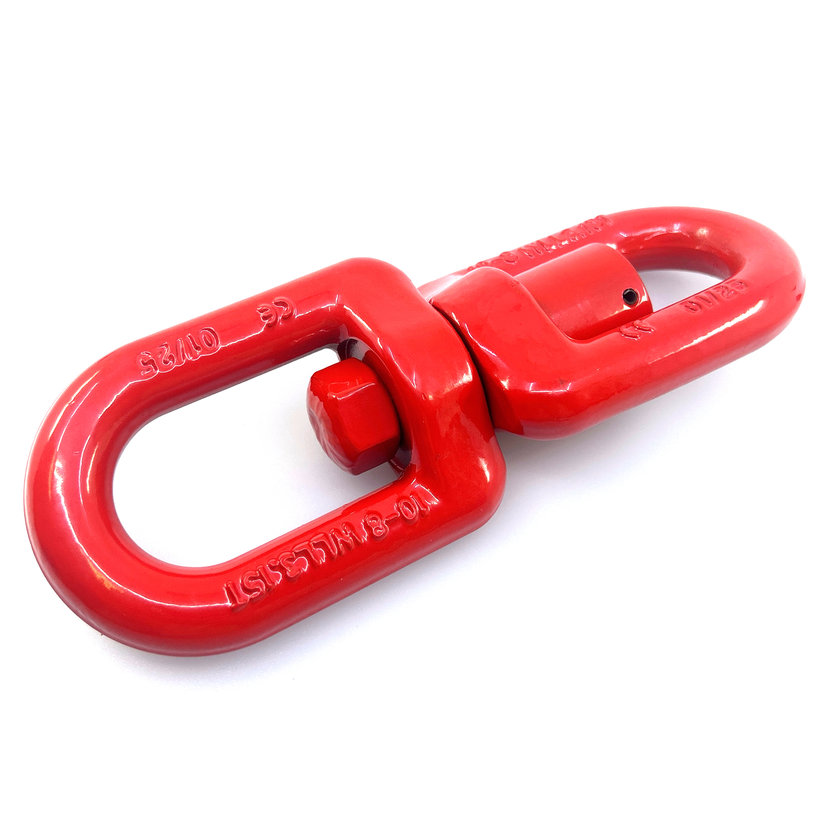

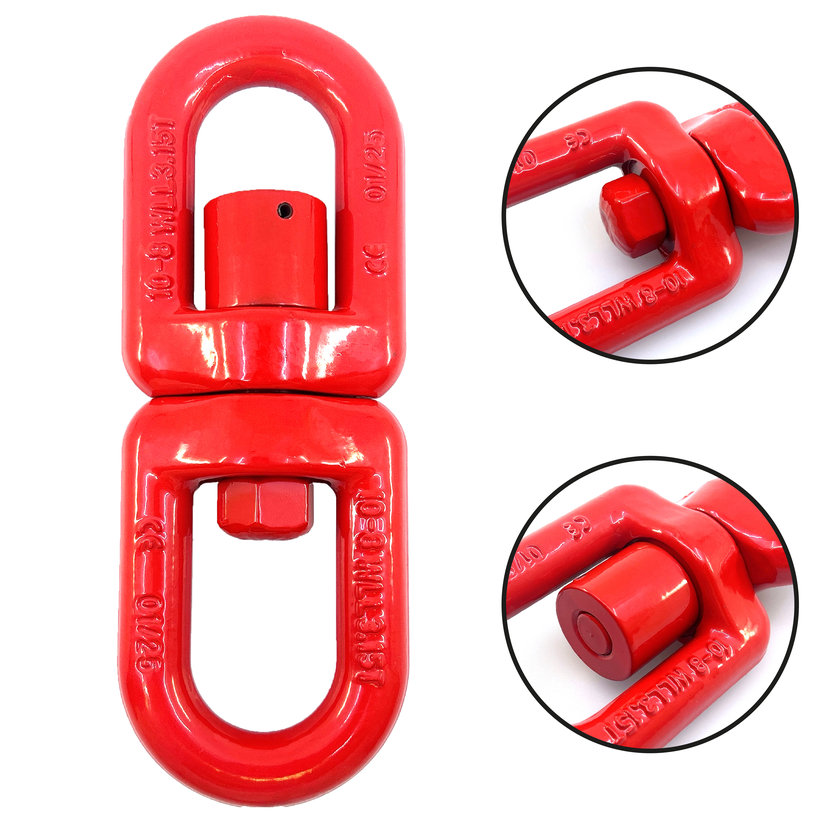

Csapágyazott szem–szem forgókapocs 17T

Teherbírás:17 t

A csapágyazott szem–szem (forgó összekötő elem) olyan forgatható kapcsolóelem, amelyet olyan terhek emelésére és mozgatására terveztek, ahol a teher elfordulása vagy a húzás irányának változása előfordul. A beépített csapágynak köszönhetően folyamatos 360°-os forgást tesz lehetővé, így a felfüggesztési pont természetesen a terhelés irányába áll be. Ez csökkenti a lánc/heveder csavarodásának, az oldalirányú igénybevételnek és a komplett összeállítás idő előtti kopásának kockázatát

Jellemzők:

• 360°-os forgás csapágynak köszönhetően – ideális teher forgatásához vagy szögben történő emeléshez
• csökkenti az emelő összeállítás csavarodását és egyenetlen igénybevételét
• ötvözött acél test
• porfestett felületkezelés (piros lakkozás) a nagyobb ellenállóság érdekében
• alkalmas lánc és felfüggesztő elem közötti kapcsolódásra tehermozgatásnál
• kompatibilis G80 láncokkal/függesztékekkel (EN 818-2)

Műszaki paraméterek:

• Teherbírás: 17 t
• Felületkezelés: piros lakkozás
• Biztonsági tényező: 4:1

Biztonsági figyelmeztetés

Ne lépje túl a WLL 17t értéket.

• A WLL csak rendeltetésszerű használat és a gyártói utasítások betartása mellett érvényes.
• Nagy függesztési szög növeli a szárak terhelését – az összeállítás tényleges teherbírása csökkenhet.
• Dinamikus hatások (ütések, rángatás, hirtelen indítás/megállás, teher kilengése) rövid idejű túlterhelést okozhatnak.
• Egyenetlen tehereloszlás (súlypont eltolódása, eltérő szárhosszok) csökkenti a biztonságos terhelhetőséget.
• Éles élek és nem megfelelő felfekvés károsíthatják a szemet/elemet – használjon élvédőt és megfelelő felfekvő felületeket.
• A csap/elem oldalirányú terhelése nem megengedett – a terhelésnek az előírt tengelyirányban kell hatnia.
• Hőmérséklet, korrózió és agresszív környezet csökkentheti a szilárdságot és az élettartamot (magasabb hőmérsékleten csökkentő tényezők érvényesek).
• Csak kompatibilis G80 komponenseket használjon – az összeállítás teherbírását a leggyengébb elem határozza meg.

A biztonságos munkaterhelés csökkentése (%) hőmérséklet-emelkedés esetén

• 0%: −40 °C-tól 200 °C-ig
• −10%: 200 °C-tól 300 °C-ig
• −25%: 300 °C-tól 400 °C-ig
• 400 °C felett: nem megengedett

Megj.: A csökkentés a rész/lánc tényleges hőmérsékletére vonatkozik, nem csak a környezeti levegőre. Túlmelegedés után szükség lehet az elem selejtezésére vagy szakszerű vizsgálatára (gyártó/szerviz szerint).

A „munkaterhelési határértékre” (WLL) megadott normák NEM érvényesek az alábbi esetekben:

• csavarodás
• korrózió
• rángatás rakodás közben
• gyakori túlterhelés miatti maradó alakváltozás
• +200 °C feletti rendkívül magas hőmérséklet okozta károsodás

FONTOS FIGYELMEZTETÉSEK

• Nem alkalmas személyek emelésére.
• Minden használat előtt alaposan ellenőrizze az elemet (alakváltozás, repedés).
• Az elemeket SOHA ne terhelje túl. (Biztonsági tényező: 4:1)
