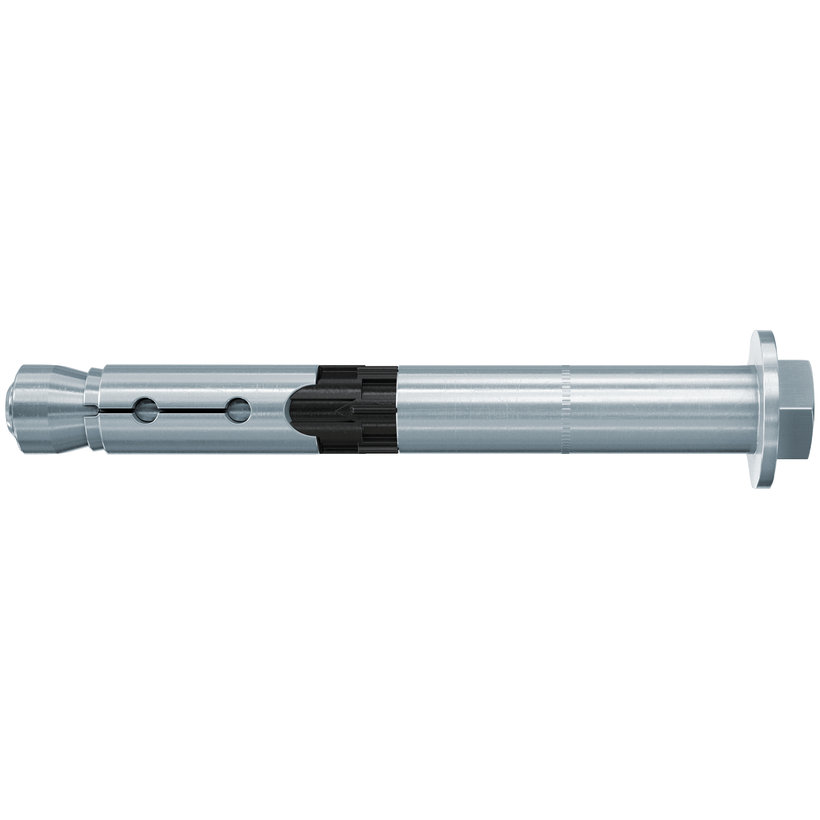

Fischer Nagyteljesítményű dübel FH II 12/10 S hatlap fejjel

Nagyteljesítményű dübel FH II 12/10 S hatlap fejjel

Erős, biztonságos és esztétikus rögzítés a diszkrét kialakításért

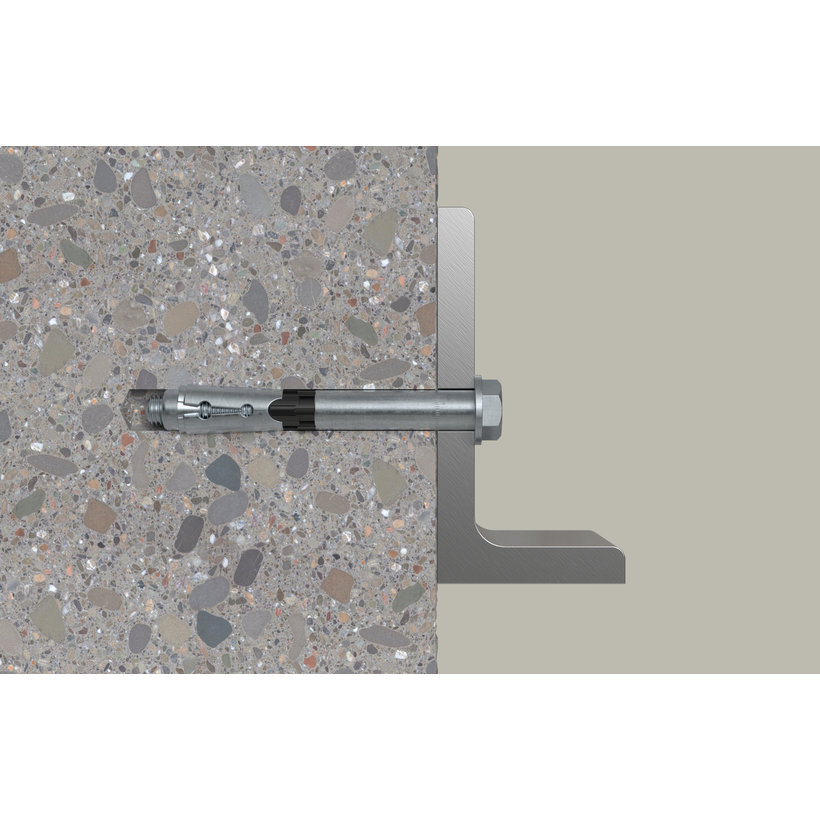

FH II S fischer nagyteljesítményű dübel galvanikusan cinkezett acélból és korrózióálló acélból, hatlapú anyával. A nagyteljesítményű FH II S hatlapú anyával ideálisan alkalmazható konzolok, acélszerkezetek és kábeltálcák rögzítéséhez repedéses és repedésmentes betonban. Az ETA értékelés repedéses és repedésmentes betonhoz, valamint az R120 tűzvédelmi bevizsgálás további biztonságot garantál. Továbbá a szeizmikus igénybevételnek történő megfelelés (Seismic C1 és C2) is szerepel az engedélyben. A dübel időtakarékos átmenőszereléssel alkalmazható. A dübel meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül. A fekete műanyag gyűrű megakadályozza a nemkívánatos elforgást és a dübel meghúzásakor gyűrődő zónaként működik, ennek köszönhetően a dübel az alaplaphoz simul.



Jellemzők:

• A nemzetközi jóváhagyások garantálják a maximális biztonságot és a maximális teljesítményt. Földrengés veszélyeztette területeken történő alkalmazásra is engedélyezett (szeizmikus C1 és C2 kategóia).
• A szár és a hüvely ideális kombinációja lehetővé teszi a nagy keresztirányú teherbírást és kevesebb rögzítési pontot.
• Az optimalizált geometriai kialakítás csökkenti a szereléshez szükséges energiát, és ezzel biztosítja a kevesebb erőkifejtési szükségletet.

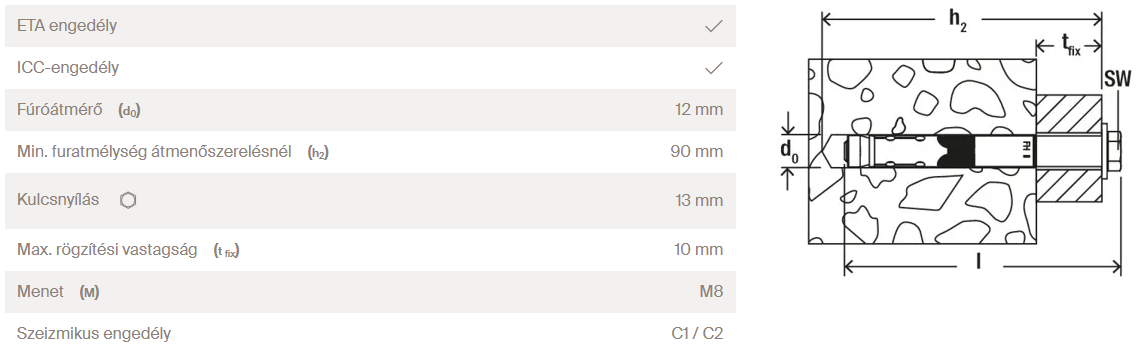

Műszaki adatok

Előnyök:

• Nemzetközi engedélyek garantálják a maximális biztonságot, és a legjobb teljesítményt. Az engedélyek alapján földrengés veszélyes helyekre is beépíthető (szeizmikus engedély C1 és C2).

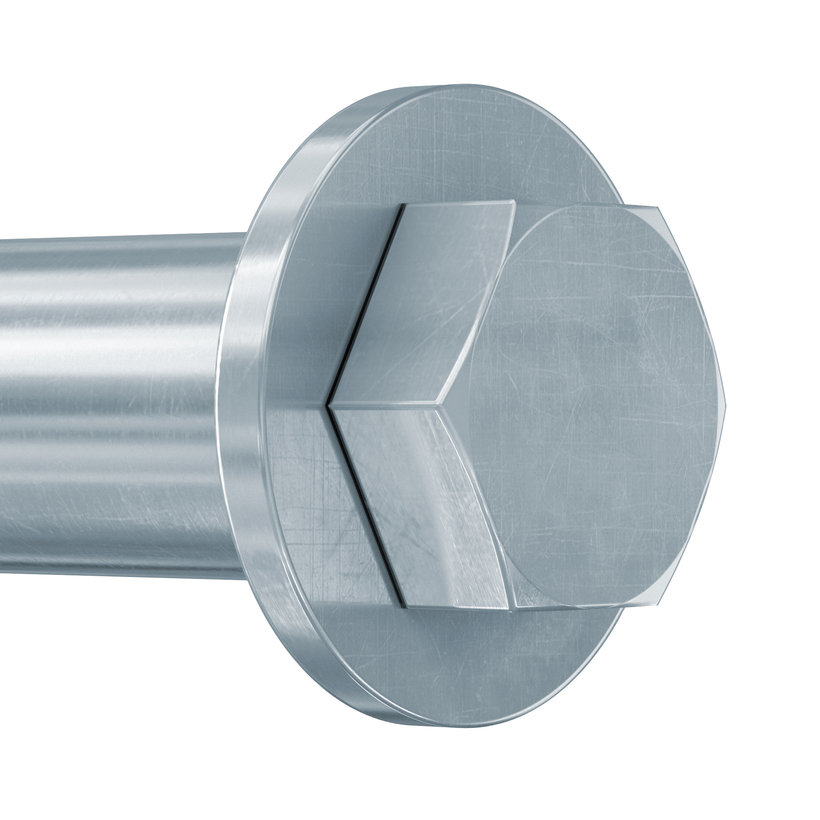

• A csavarfej lapos kialakítása biztosítja a diszkrét rögzítést.
• A csavar és a hüvely közötti kialakítás nagy nyírási teherbírást biztosít. Így kevesebb rögzítési pont szükséges.
• Az optimalizált geometria csökkenti a szereléshez szükséges energiát.
• Az engedély tartalmazza az üreges fúrószárral történő alkalmazhatóságot.

Alkalmazások:

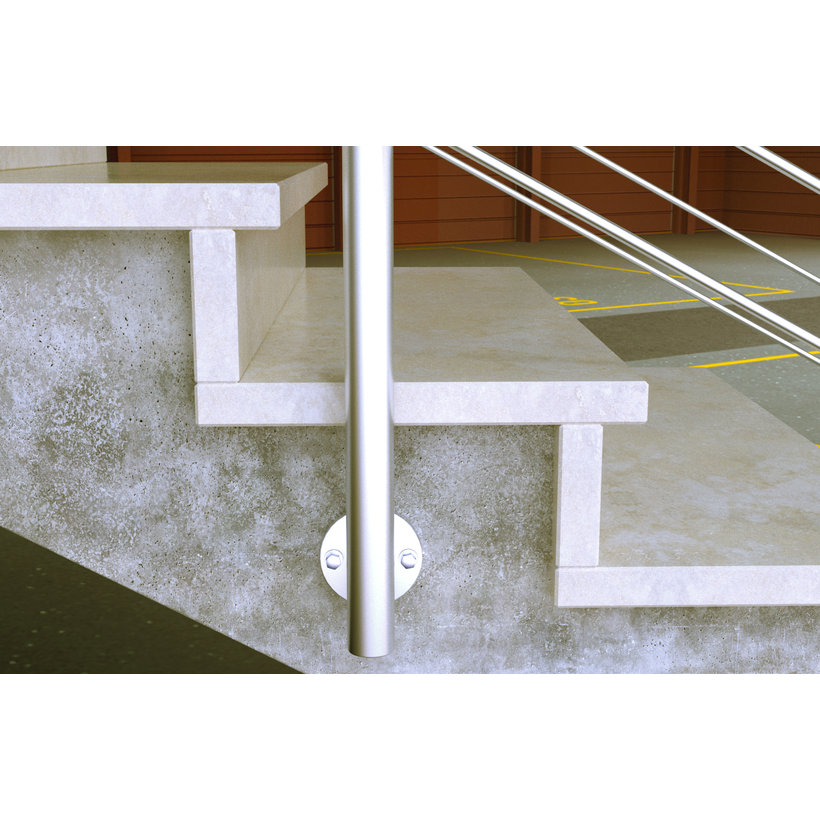

• Védőkorlátok
• Lépcsők
• Konzolok

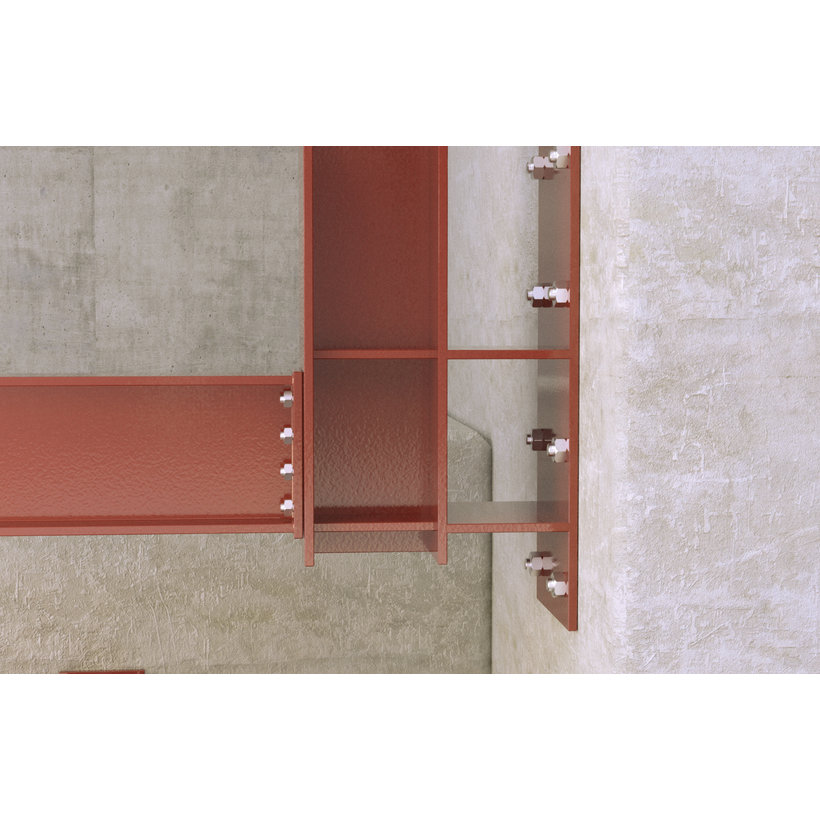

• Acélszerkezetek
• Létrák
• Kábeltálcák
• Gépek
• Kapuk
• Homlokzatok
• Rácsok

Építőanyagok:

• Repedéses és repedésmentes beton C20/25-től C50/60-ig
• Beton C12/15
• Tömör szerkezetű terméskő

Engedély:

• ETA-07/0025
• DoP No. 0197
• ESR-2691

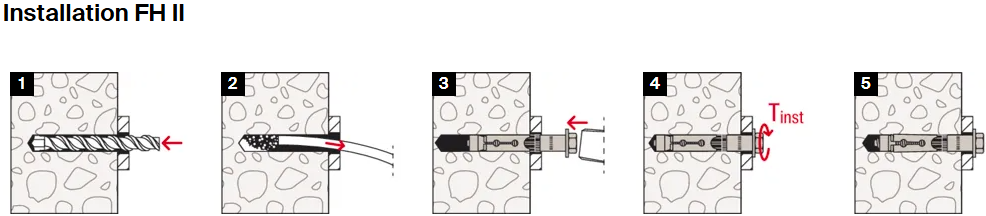

Működése:

• Az FH II átmenőszereléssel alkalmazható.
• A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül.
• A fekete műanyag gyűrű elfordulás ellen biztosítja meghúzáskor a dübelt, és továbbá egy gyűrődő zónaként is szolgál.
• A dübelfej négy változatban rendelhető: hatlapfejű csavar (S), süllyesztett fej (SK) , kalapos anya (H), szár + anya (B).

összeszerelés:
