Fischer Rögzítődübel SXRL 8x120 T

Fischer rögzítődübel SXRL 8 x 120 T

Sokoldalú dübel, több rögzítési mélységgel

Mérete: 8x120 mm

Az SXRL rögzítődübel három rögzítési mélységével engedélyezett nem szerkezeti elemek többpontos rögzítéséhez betonba, falazatba és pórusbetonba süllyesztett fejű csavarral. Az SXRL 10 engedélyezett önálló rögzítési pontként betonba és az SXRL 14 pedig távtartó szerelésekhez homlokzatoknál. Üreges tégláknál a két terpesztőzóna egyenletesen ossza el a terhelést; pórusbetonba és tömör építőanyagokba egységesen egy terpesztőzónát képeznek. Ezáltal kitűnő terhelhetőségi értékek érhetőek el. A 8 mm, 10 mm és 14 mm átmérőjével és akár 260 mm-es hosszúságával széles körben alkalmazható. Az SXRL süllyesztett fejű csavarral főként faszerkezetek rögzítésére javasolt.

Főbb funkciók:

• ETA besorolás kiváló terhelési adatokkal: nem szerkezeti rendszerek többpontos rögzítéséhez betonba, falazatba..
• Egyszerű szerelhetőség: A bordák megakadályozzák a dübel elforgását a szerelés során.

Előnyök:

• A hosszú terpesztőzónának és az 50, 70, 90 mm-es rögzítési mélységnek köszönhetően az SXRL 8 és SXRL 10, illetve a 70, 90 mm-es rögzítési mélységével az SXRL 14 egy különösen sokoldalú termék.
• A dübel különleges, kúpos geometriai kialakítása és optimalizált terpesztőzónája egyenletes eloszlású feszítőerőt eredményez.
• Repedéses betonhoz érvényes egypontos rögzítésekre vonatkozó engedély teszi az SXRL rögzítődübelt összehasonlíthatóvá a fémdübelekkel, olyan rögzítéseknél mint például árnyékolók, tetők és kültéri korlátok.
• A dübel vakolt falba kerülése esetén, a hosszabb bordák megakadályozzák az SXRL nemkívánt elfordulását.
• Az SXRL 14 engedélyezett távtartó szerelésekhez homlokzatoknál, akár légréses, konzolos szerelés nélkül is.
• Az SXRL tényleges 290 mm-es hasznos hosszával megoldást nyújt minden rögzítési feladathoz.

Alkalmazás:

• Homlokzat, mennyezet és tető tartószerkezet fából és fémből
• Homlokzati szerkezetek nyomó terhelés alatt (pl. távtartó szerelés konzol nélkül)
• Ablakok
• Kapuk és ajtók
• Szekrények
• Konyhaszekrények
• Négyszög gerendák
• Gerendák
• TV konzolok
• Fal fedés
• Fémkonzolok
• Fém tartók
• Kábelcsatorna
• Kábeltálcák

Építőanyagok:

• Üreges tégla
• Pórusbeton
• Üreges könnyűbeton tégla
• Üreges mészhomoktégla
• Hőszigetelő téglák
• Tömör könnyű- és normál betontégla
• Tömör tégla
• Tömör mészhomoktégla
• Beton ≧ C12/15
• Tömör szerkezetű terméskő
• Tömör gipszpanel

Engedély:

• ETA-07/0121
• DoP No. 0329

Működése:

• Az SXRL átmenőszereléssel szerelhető.
• Üreges falazatoknál a két terpesztőzóna biztosítja az erő könnyű átadását az építőanyagnak. Az üreges tégla bordáit nem töri össze a második feszítőzóna így az erőátvitel tökéletes.
• Pórusbetonba és tömör építőanyagokban, a két terpesztőzóna együttesen alkot egy hosszú feszítő részt, így biztosítva az egyenletes teherelosztást.
• A süllyesztett fejű csavarok faszerkezetek rögzítéséhez javasoltak. Fémszerkezetekhez peremes dübel, préselt alátéteses hatlapfejű csavarral ajánlott.

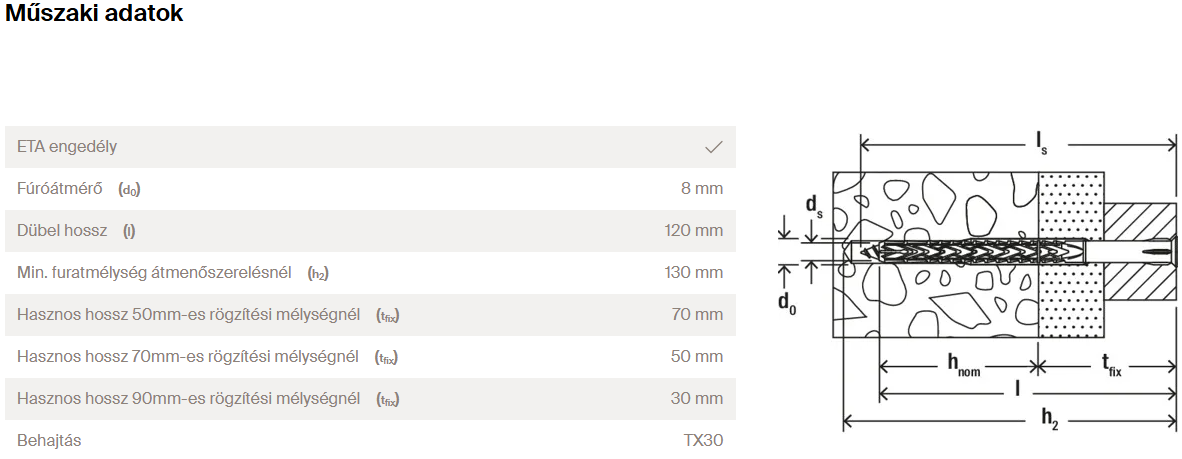

Műszaki adatok:

• A fúró átmérője – 8 mm
• Horgony hossza – 120 mm
• A fúrt lyuk min. mélysége – 130 mm

összeszerelés:

Képforrás: fischer group of companies
